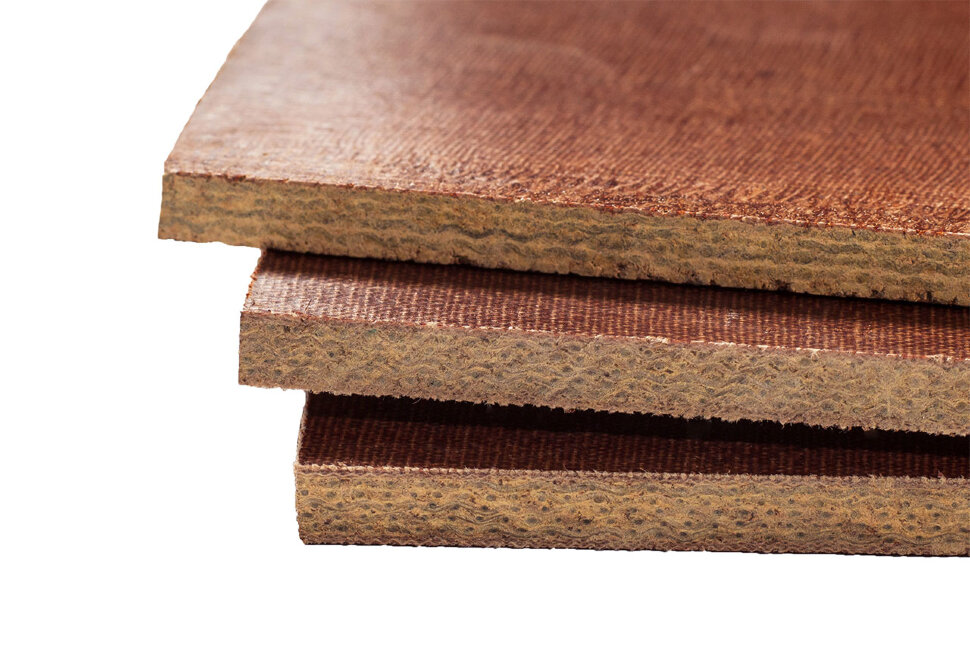

Текстолит

Для многих из нас платы, расположенные в различной электронной технике, не являются интригующими. Однако, следует не забывать о том, что эти маленькие устройства изготовлены из текстолита - это многоцелевой пластик, который используется не только для производства плат, но и для многих других приложений, включая жидкостное охлаждение и изготовление аксессуаров для автомобилей. Текстолит позволяет получить продукты высокого качества, что делает его привлекательным для использования в таких сферах как производство плат.

Платы, которые мы видим в различной электронной технике, не являются чем-то необычным. Однако, стоит задуматься о том, что позволяет им существовать. В этом случае ответом является текстолит - многоцелевой пластик, используемый не только для изготовления плат, но и для разных других приложений. Он обеспечивает высокое качество продукции, поэтому используется во многих сферах производства.

Описание текстолита

Текстолит – это материал с высокими электроизоляционными свойствами. Он имеет многосоставную структуру, состоящую из ткани и полимерного связующего элемента, которым могут быть эпоксидные и полиэфирные смолы, бакелит. Глобальный объем производства текстолита составляет около пятисот тысяч тонн в год. Он широко используется в различных отраслях промышленности. Получение такого материала осуществляется через прессовку ткани, пропитанной связующим веществом, при этом необходимо подавляющее нагревание.

Свойства текстолита

Текстолит имеет высокую прочность при сжатии и выдерживает высокие ударные нагрузки, а также легко поддается механической обработке, такой как сверление, резанье и штамповка. В дополнение к перечисленным свойствам текстолит также имеет электроизоляционные свойства, он безопасен и экологически чист, представляя в виде светло-желтых и темно-коричневых поверхностей, которые могут быть как гладкими, так и неоднородными.

Характеристики текстолита: технические параметры и ГОСТы

Текстолит обладает исключительными механическими и электрическими свойствами, регулируемыми ГОСТ 10498-75 и ТУ 6-19-22-91. Основные характеристики включают прочность на сжатие 200–350 МПа, ударную вязкость 5–15 кДж/м² и диэлектрическую прочность 10–20 кВ/мм. Материал сохраняет стабильность при температурах от -60°C до +130°C (для ПТК — до +105°C), с плотностью 1,25–1,45 г/см³ и водопоглощением не более 3–5% за 24 часа.​

По сравнению с гетинаксом текстолит прочнее на изгиб (80–150 МПа) и лучше поддается токарной обработке, фрезерованию и сверлению без трещин. Трениевой коэффициент 0,15–0,35 делает его идеальным для подшипников и втулок, где требуется низкий шум и самосмазывание.

Таблица ключевых свойств по маркам

Виды и марки текстолита

Всемирно признанные государственные стандарты регулируют производство текстолита. Он поступает в продажу в различных видах: листы, плиты, стержни, втулки. В данном сегменте рынка можно выделить несколько марок.

ПТ (поделочный текстолит)

Простая разновидность ткани, изготовленная на основе хлопчатобумажного материала. Данная ткань идеально подходит для производства деталей, которые не требуют сильной механической стойкости и обеспечивают работу при минимальных нагрузках. Эта марка ткани дешевая и популярна. Текстолит ПТ

ПТК (поделочный текстолит конструкционный)

Выделяется отдельный вид полимерных изделий - изделия из ткано-хлопчатобумажной основы. Такие изделия имеют значительно более высокие свойства по сравнению с пластмассовыми. Они дают возможность изготавливать кольца, втулки, ролики и другие аналогичные изделия, которые будут легче металлических конструкций, будут иметь длительное время службы и будут работать бесшумно при эксплуатации в пределах температур от -40⁰С до +105⁰С. Текстолит ПТК

ПТМ (поделочный текстолит, стойкий к трансформаторному маслу)

Для машиностроения необходимы материалы, которые могут проявить исключительные свойства при высоких рабочих температурах. Материал ПТМ имеет именно такие возможности и поэтому применяется в машиностроении для изготовления различных продуктов технического назначения. Он имеет высокую рабочую температуру до +120⁰С, а также плотность в диапазоне от 1,3 до 1,4 г/см³.

Марки А и Б (текстолит электротехнический)

Текстолиты А и Б - два вида материала, прочно выдерживающего механические нагрузки и переменное электрическое воздействие. Первый применяется при изготовлении печатных плат, а второй используется как конструкционный материал. Он изготавливается из нетканого, нитепрошивного полотна и может применяться в качестве монтажных панелей и деталей общего назначения.

ПТГ

Термореактивный связующий материал и графит используются для изготовления уплотняющих шайб, которые будут использоваться в насосах для перекачки воды. Этот материал выпускается из двух компонентов: термореактивного связующего материала и графита. Текстолит ПТГ

Асботекстолит

Асбестовые ткани используются для производства предметов с высокими трениевыми свойствами и работают в широком диапазоне температур, до +200⁰С и даже кратковременно до 1800-45000⁰С. Такие ткани могут быть применены для производства тормозных устройств, прокладок и различных механизмов сцепления, так как они обладают отличными фрикционными свойствами.

Стеклотекстолит

Стекловолокно имеет богатые возможности в применении. Оно предлагает прочность, инертность к химическим реактивам, влагой, электрическому и тепловому воздействию, а также высокую температурную стойкость до +400⁰С и кратковременное воздействие до +1000⁰С. В виде листа оно используется для теплоизоляции. Стеклотекстолит

Сфера использования текстолита

Текстолит - неотъемлемая часть индустрии. Благодаря его применению микросхемы присутствуют во многих видах машиностроения, авиастроения, ракетостроения, приборостроении и строительстве. Текстолит обеспечивает масштабируемость и оптимизацию процессов производства, давая возможность получить больше продукции за меньшее время. Он играет ключевую роль в развитии промышленного производства и предоставляет бесценные возможности для будущих проектов.

Изделия из текстолита

Текстолит по-прежнему очень популярен и полезен для производства различных деталей. Он намного дешевле металлических аналогов и имеет высокую прочность и эксплуатационные характеристики. Обычно его срок службы не превышает 3 лет, но на практике изделия на его основе могут работать намного дольше при условии правильной эксплуатации и ухода. Также следует помнить о возможности выделения токсичных веществ при нагревании и о появлении пыли при механической обработке.

Производство текстолита: технология и сырье

Текстолит получают методом горячего прессования хлопчатобумажной ткани (или асбестовой/стекловолоконной), пропитанной бакелитовыми, эпоксидными или фенольными смолами. Процесс включает сушку, пропитку, нарезку на листы и прессование при 150–200°C и давлении 5–10 МПа. Листы формата 1020×1220 мм или 1220×2440 мм шлифуются для точности размеров (±0,5 мм).

Современные технологии добавляют графит (ПТГ) для фрикционных свойств или кремнийорганику для термостойкости. Экологичность растет: новые марки без асбеста соответствуют СанПиН 1.2.681-97.

Где купить текстолит: цены, размеры и поставщики в России

Текстолит поставляется листами (толщина 0,5–100 мм), стержнями (диаметр 10–200 мм), трубами и втулками. Цены в 2026 г.: ПТ — 250–350 руб/кг, стеклотекстолит — 800–1200 руб/кг (Москва, склады). Доставка по РФ, резка по размерам.

• Листы: 1–50 мм, цена от 300 руб/кг.

• Стержни: от 20 руб/см.

• Рекомендуем проверенных поставщиков: CSTG.ru с сертификатами.

Альтернативы текстолиту: когда выбрать гетинакс, капролон или стеклотекстолит

Гетинакс дешевле (200 руб/кг), но менее прочен на удар. Капролон (полиамид) лучше для подшипников (самосмазка), но дороже и впитывает влагу. Фибру — для высоких нагрузок, оргстекло — для прозрачности. Стеклотекстолит превосходит по термо- и химстойкости, асботекстолит — по фрикционным свойствам.​

Выбор зависит от условий: электроизоляция — марки А/Б, трение — ПТГ, конструкция — ПТК.

Монтаж и обработка текстолита: практические советы

Обработка: сверление (сверла HSS), резка циркуляркой, токарка на скоростях 200–500 м/мин. Клей — эпоксидный или бакелитовый. Установка: болты М6–М20, без нагрева >130°C. Хранение: сухое помещение, защита от УФ.

Ошибки: перегрев вызывает токсины, пыль требует СИЗ. Срок службы — 5–10 лет в нормальных условиях.
